3D4U-E MANUALE UTENTE

1. INSTALLAZIONE

  • INSTALLAZIONE APP 3D4U-E

    Installare l'applicazione tramite il file APK ricevuto.

  • PERMESSI

    Abilitare i permessi Posizione e fotocamera al primo avvio dell'applicazione 3D4U-E come mostrato nel video.

  • RIMOZIONE E AGGIORNAMENTO GOOGLE PLAY SERVICES FOR AR

    ATTENZIONE Eseguire questa procedura SOLAMENTE in caso di malfunzionamenti dell'applicazione. A titolo esemplificativo:
    - Segnale GPS costantemente basso
    - Crash dell'applicazione
    - Blocco della telecamera
    - Altri comportamenti anomali

    • Rimozione Aggiornamenti GOOGLE PLAY SERVICES FOR AR

      Se già presenti sul dispositivo mobile, disinstallare gli aggiornamenti "Google Play Services for AR" come mostrato nel video. Questi verranno reinstallati durante il primo avvio dell'applicazione 3D4U-E

      • Aprire impostazioni

      • Applicazioni

      • Cercare "Google Play Services for AR"

      • Cliccare sui tre puntini in alto a destra

      • Disinstallare aggiornamenti

    • Aggiornamento "GOOGLE PLAY SERVICES FOR AR"

      Al primo avvio dell'applicazione 3D4U-E viene richiesto di aggiornare "Google Play Services for AR". Eseguire gli aggiornamenti.

  • RISOLUZIONE SCHERMO

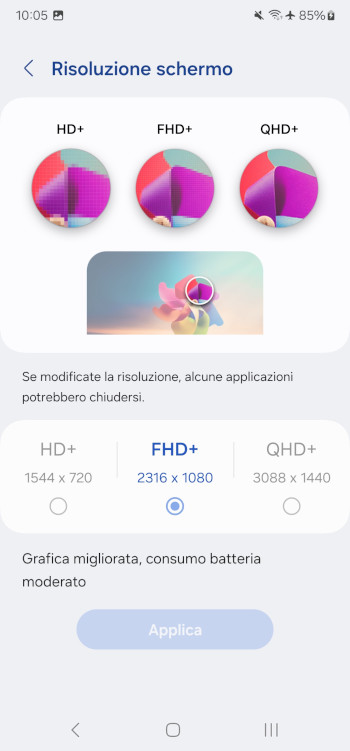

    Impostare la risoluzione dello schermo del device a FHD+(2316x1080)

2. LOGIN

  • ACCESSO

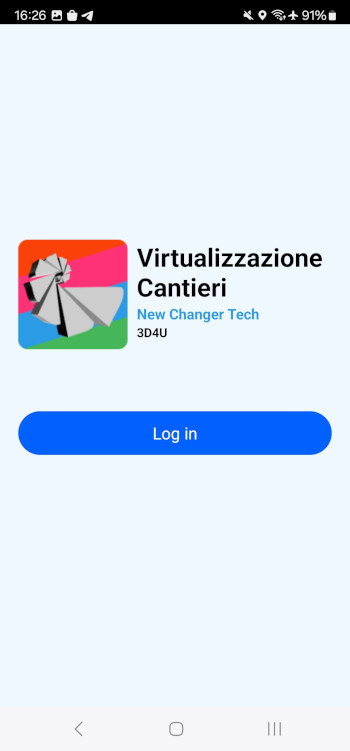

    Per accedere all'applicazione viene richiesta l'autenticazione tramite mobauth.

  • ACEESSO SENZA CONNESSIONE DATI

    Il primo accesso della giornata lavorativa deve essere eseguito sotto copertura dati Internet.
    Qualora dopo il primo accesso ci si trovi in zone con connessione ad Internet scarsa o assente, verrà concesso l'accesso fino al termine della giornata.

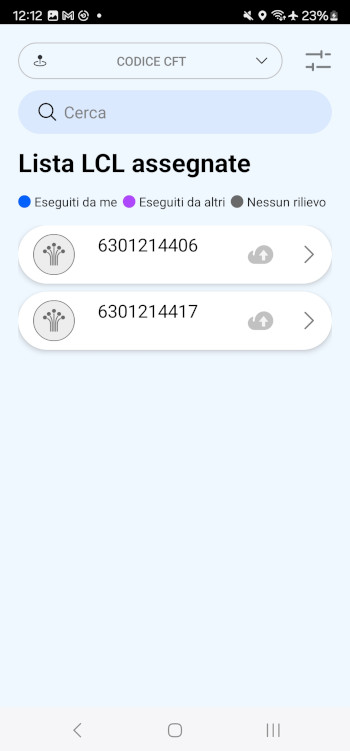

3. LISTA LCL

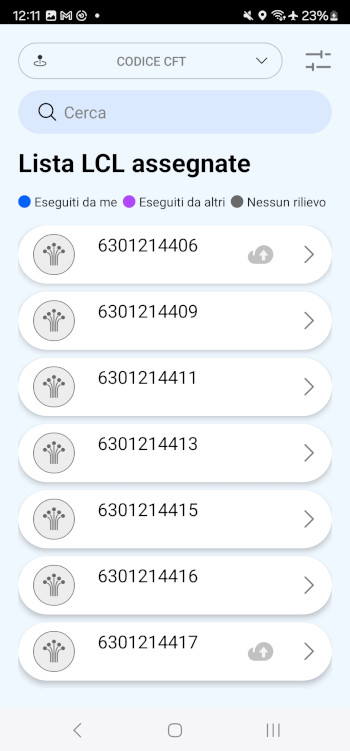

Subito dopo aver eseguito il login, l'applicazione mostra la lista di tutte le LCL disponibili.

Queste vengono colorate in funzione dei rilievi eseguiti:

  • Grigio: Nessun rilievo eseguito

  • Viola: Rilievi eseguiti da altri utenti

  • Blu: Rilievi eseguiti dall'utenza corrente

Lo stato dei colori viene aggiornato durante il login eseguito sotto copertura dati dopo che le acquisizioni siano state caricate e processate su server.

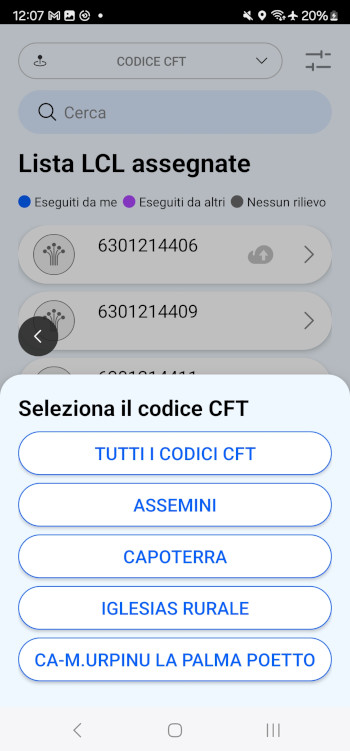

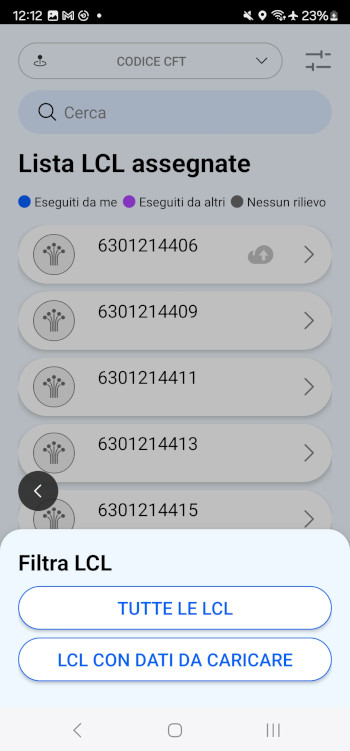

È possibile eseguire una ricerca digitando il nome della LCL nell'apposita casella di testo "Cerca" o per CFT.

Premere il pulsante per filtrare le LCL visualizzate.

Cliccando su LCL CON DATI DA CARICARE verranno visualizzate le LCL che hanno dei rilievi efettuati non ancora caricati sul server, identificate dall'icona

Cliccare sulla LCL di interesse per accedere al main-screen.

4. MAIN-SCREEN

La schermata principale mostra le tratte nella LCL selezionata.

Il colore indica lo stato della ratta:

  • Da Lavorare
  • Aperto
  • Tubazione
  • Chiuso
  • Ripristinato

(Lo stato delle tratte viene aggiornato al login seguente sotto copertura dati dopo che le acquisizioni siano state caricate e processate su server)

Premere il pulsante per tornare alla lista LCL.

Premere il pulsante per visualizzare la lista delle acquisizioni presenti nel dispositivo in uso riferite alla LCL selezionata.

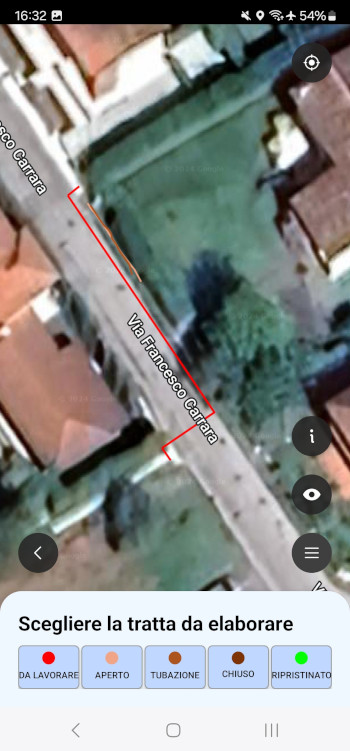

È possibile filtrare le tratte visualizzate per stato, selezionando/deselezionando gli stati dalla barra in basso nella schermata.

5. NUOVA ACQUISIZIONE

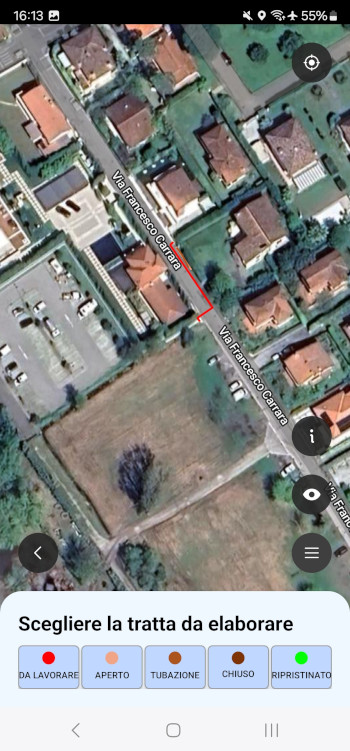

Selezionare la tratta cliccando su di essa dalla main view.

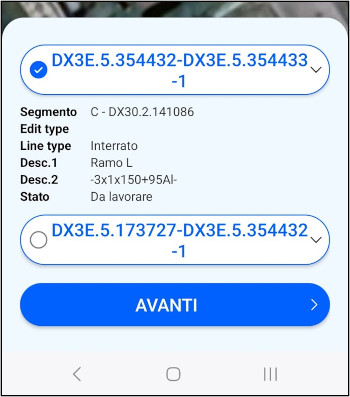

  • SELEZIONE SINGOLA

  • SELEZIONE MULTIPLA

    Se presenti l'applicazione propone in automatico di selezionare eventuali tratte parallele.

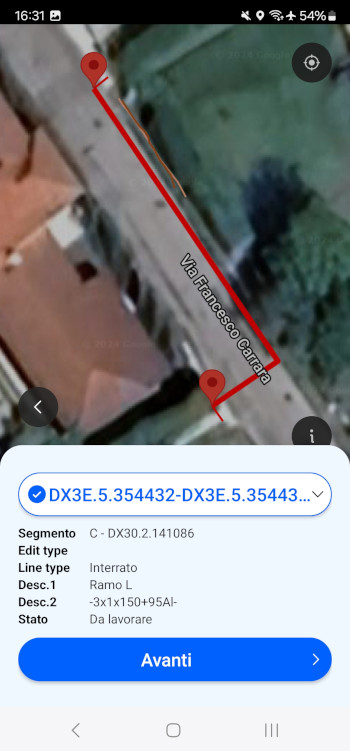

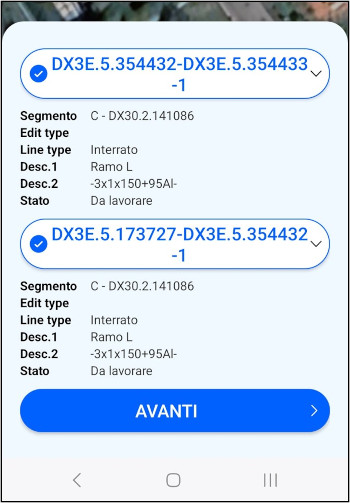

    Selezionare tutte le tratte parallele interessate dall'acquisizione (selezione multipla). Cliccando su ciascuna di esse vengono visualizzate le informazioni riferite alla tratta selezionata.


Le tratte selezionate vengono "evidenziate" sulla mappa con dei puntatori di inzio e fine tratta.

Dopo aver selezionato la tratta (o le tratte nel cso della selezione multipla) ogetto del rilievo premere sul pulsante Avanti per iniziare l'acquisizione.

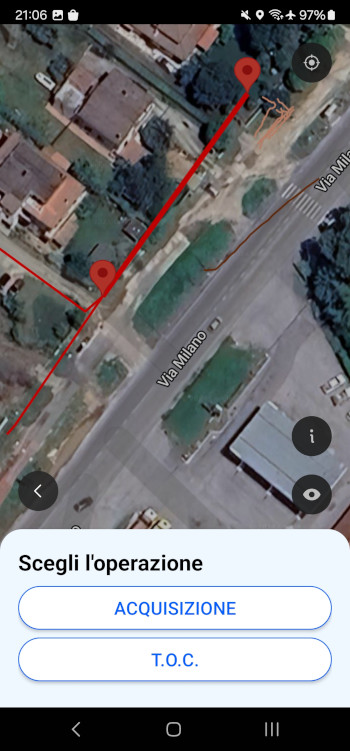

Successivamnete selezionare il tipo di acquisizione

ACQUISIZIONE

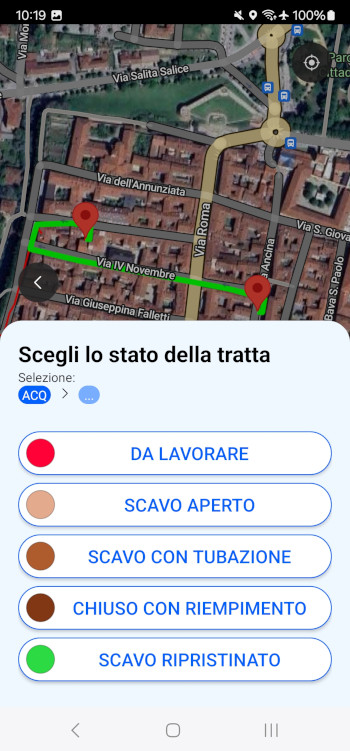

Nel caso venga selezionata l'operazione di acquisizione verrà richiesto di selezionare lo stato della tratta:

  • DA LAVORARE

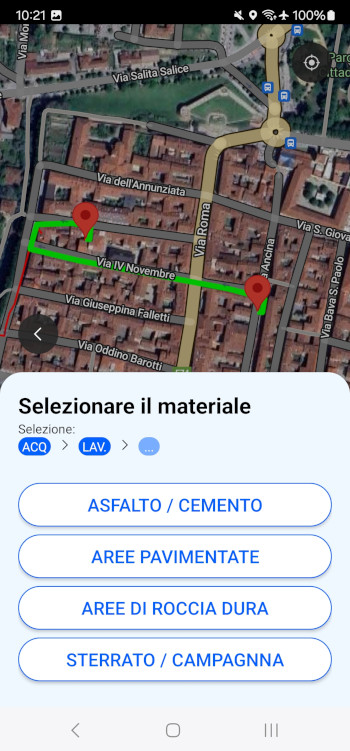

    Se selezionato Da Lavorare verrà richiesto di selezionare il materiale:

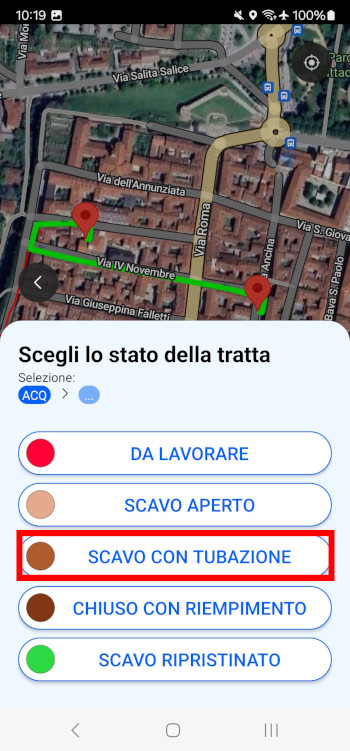

  • SCAVO CON TUBAZIONE

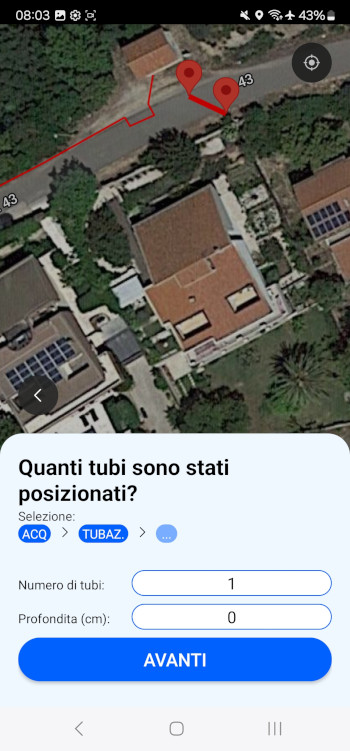

    Se selezionato Scavo con Tubazione verrà richiesto di inserire il numero di tubi e la profondità:

  • SCAVO RIPRISTINATO

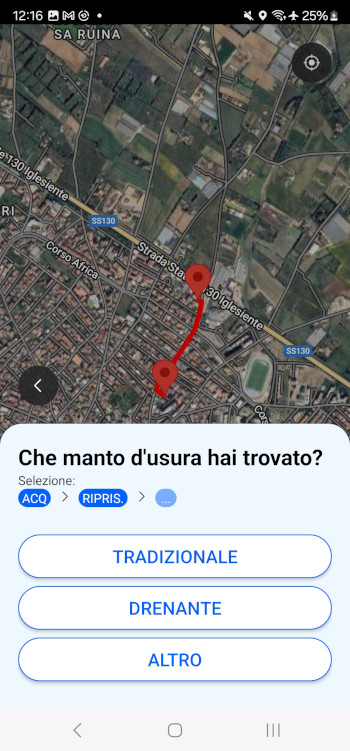

    Se selezionato Scavo Ripristinato verrà richiesto di selezionare il manto d'usura trovato:

  • SCAVO APERTO | CHIUSO CON RIEMPIMENTO

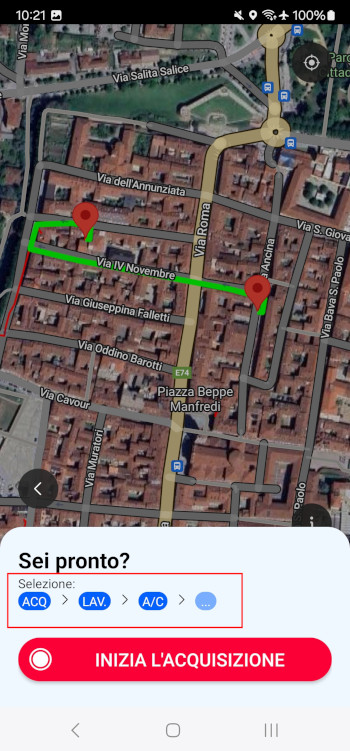

    Negli altri casi si passerà direttamente alla conferma per iniziare l'acquisizione:

Indipendentemente dalle scelte effettuate, in ogni schermata è possibile visualizzare in alto le scelte precedeneti. Nell'immagine:

"Acquisizione" > "Da Lavorare" > "Asfalto/Cemento"

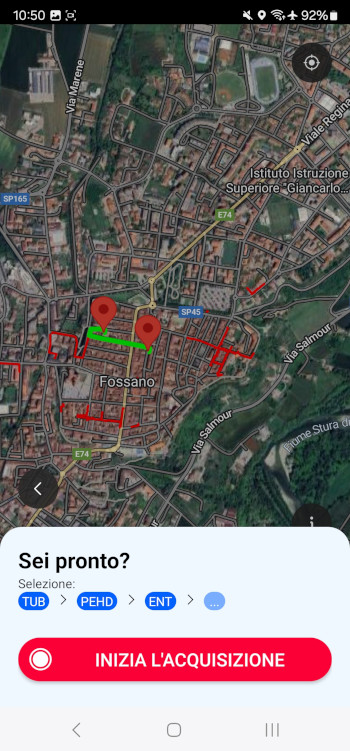

Dopo aver inserito le informazioni richieste premere sul pulsante Inizia l'acquisizione

T.O.C.

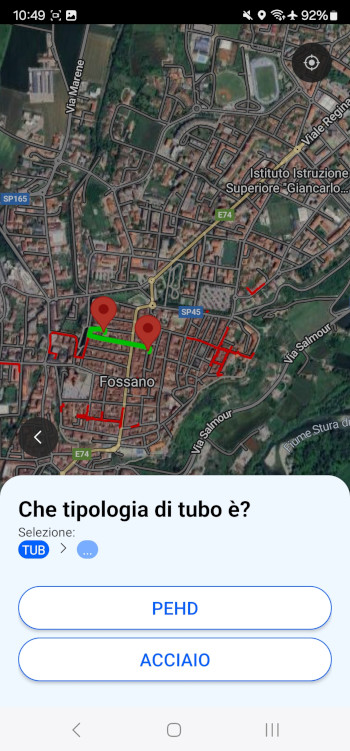

Nel caso venga selezionata l'operazione di Spingitubo (T.O.C.) viene richiesto di selezionare la tipologia del tubo:

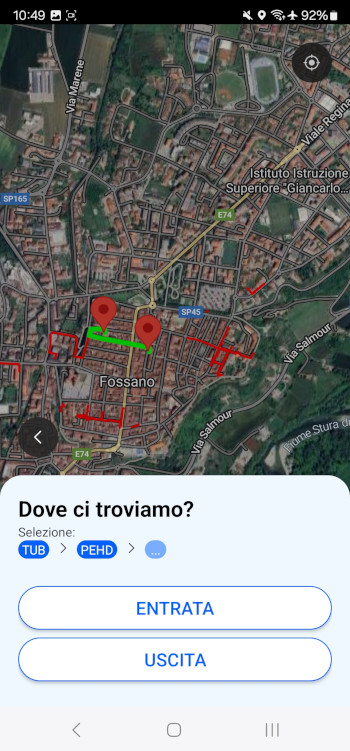

Successivamente selezionare se l'acquisizione si riferisce all'entrata o all'uscita.

In ogni schermata è possibile visualizzare in alto le scelte precedeneti. Nell'immagine:

"Spingitubo" > "PEHD" > "Entrata"

Dopo aver inserito le informazioni richieste premere sul pulsante Inizia l'acquisizione

ATTENZIONE:

Prima di eseguire una nuova acquisizione, accertarsi che l'area sia in sicurezza e statica, ovvero, che non vi siano mezzi in movimento o persone al lavoro direttamente sull'area da rilevare.

6. AVVIO ACQUISIZIONE

  • Attendere qualche secondo che il segnale GPS diventi di colore Verde o Bianco.

    > > >

    Nell'attesa, per facilitare il fix della posizione GPS:
    - Camminare nei pressi della tratta inquadrando con la fotocamera del telefono le zone, edifici e strade circostanti;
    - Eseguire un movimento a forma di 8 come mostrato nel seguente video.

    Posizionare il telefono in orizzontale per avviare l'acquisizione.

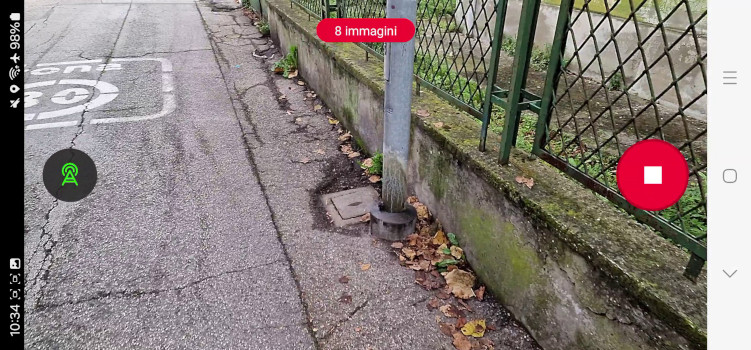

  • In alto viene mostrato il numero di immagini acquisite. L'incremento di questo numero significa che l'acquisizione è in corso.

7. CONTROLLO QUALITÀ

Al termine dell'acquisizione vengono effettuati i controlli di qualità del rilievo appena terminato.

Viene richiesto all'utente di visionare la nuvola di punti rilevata.

Mediante l'uso dello zoom avanti/indietro (2 dita) e del pan, verificare che la nuvola di punti ricopra tutta l'area di interesse.

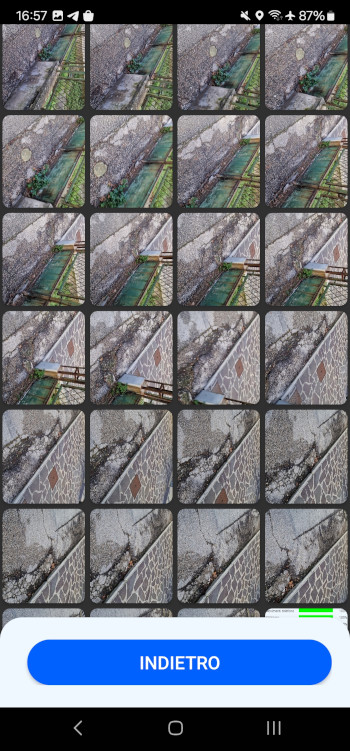

Attraverso il pulsante è possibile controllare la galleria delle foto acquisite.

Effettuare i segueti controlli sulle immagini:

  • - che abbiano una buona illuminazione
  • - che non siano rivolte a terra
  • - che al momento dello scatto non fossero presenti elementi di disturbo davanti alla lente

Premere il pulsante Indetro per tornare alla visualizzazione della nuvola di punti.

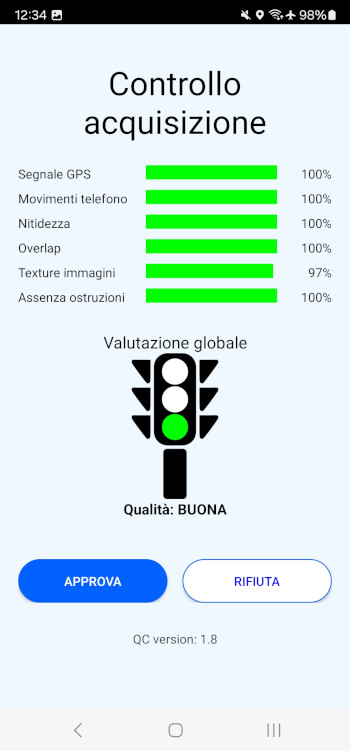

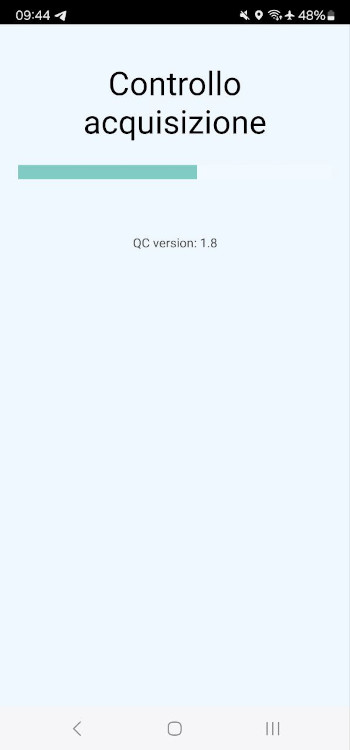

Dopo aver effettuato questi controlli "manuali", cliccando sul tasto avanti verrà mostrato il risultato del Quality Check effettuato in automatico dall'applicazione:

Approvare il Controllo Qualità per salvare la LCL e ritornare alla Main-View oppure Rifiutare per eliminare l'acquisizione appena eseguita e ripeterla.

8. UPLOAD SU SERVER

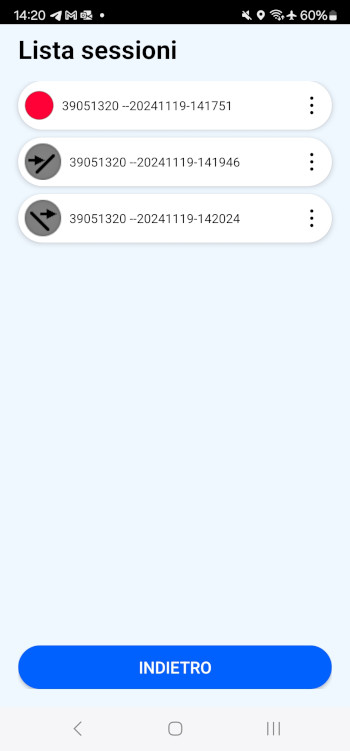

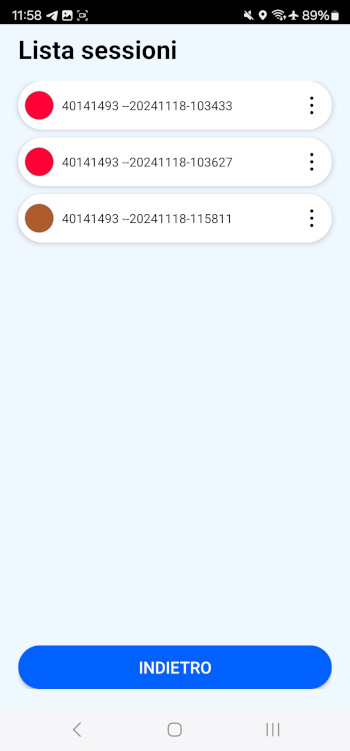

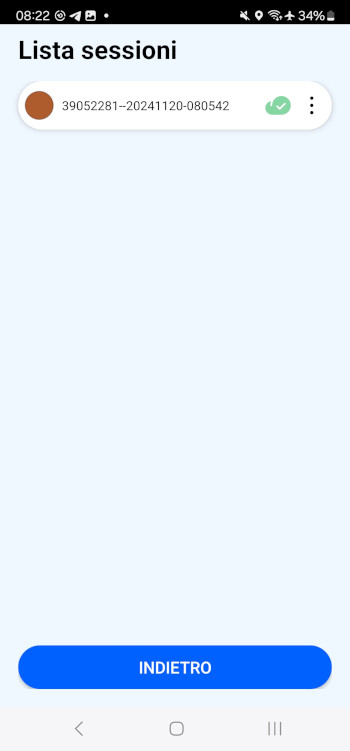

Dalla Main-View premere il pulsante per visualizzare la lista delle acquisizioni del dispositivo riferite alla LCL selezionata.

Il colore indica lo stato della tratta come selezionato in fase di acquisizione.

Indica un rilievo di spingitubo in Ingresso

Indica un rilievo di spingitubo in Uscita

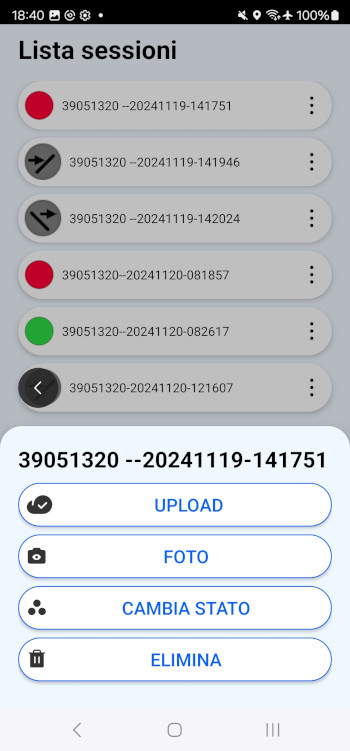

Premendo il pulsante con i tre punti ( ) accanto al nome della sessione si aprirà un menù contestuale:

Premere il pulsante Upload per caricare il rilievo sul server.

Una volta terminato il caricamento, l'icona ci indicherà che la tratta è stata caricata con successo.

Premere il pulsante Foto per accedere alla galleria delle imagini del rilievo.

Come ultima immagine troviamo lo screenshot del Quality Check approvato in fase di acquisizione, in modo da poterlo consultare in ogni momento.

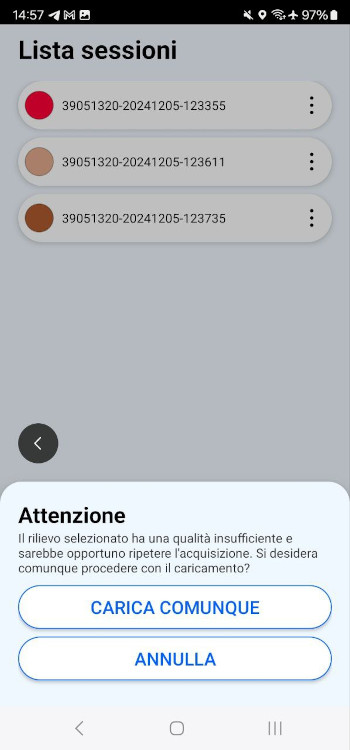

Nel caso in cui si stia tentando di caricare di un rilievo che non ha superato il Quality Check verrà chiesta conferma all'utente.

L'upload può essere effettuato anche dalla lista LCL filtrata per "LCL CON DATI DA CARICARE" come mostrato nel capitolo 3.

ATENZIONE:

Prima di eseguire l'upload, verificare di essere sotto una buona e stabile copertura dati o Wi-Fi

9. LINEE GUIDA PER UNA CORRETTA ACQUISIZIONE

Seguire le seguenti linee guida per ottenere una buona ricostruzione:

  • Avviare l'applicazione ed eseguire il login in una zona coperta da buon segnale GPS 10/15 minuti prima di eseguire l'acquisizione.

  • Attendere un buon segnale GPS come mostrato nel capitolo 5. Il simbolo del GPS dovrebbe essere almeno di colore verde.
    Per aiutare il fixing del GPS, con la camera dell'applicazione attiva, inquadrare strade o edifici circostanti la zona da rilevare.

  • Iniziare l'acquisizione 3 metri prima dell'inizio dell'oggetto di rilievo.

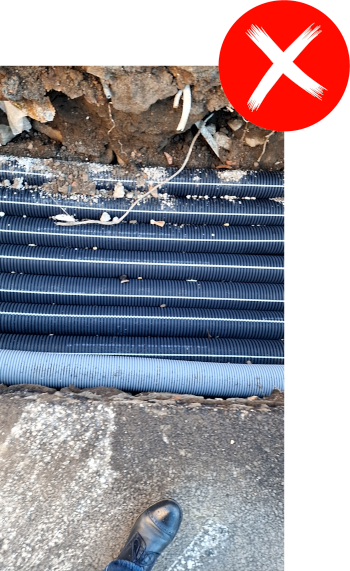

  • Le riprese devono essere eseguite con il telefono orizzontale, la sua inclinazione non deve mai essere parallela al terreno.
    È possibile eseguire anche riprese verticali, tuttavia per una migliore ricostruzione degli scavi ed un miglioramento generale del matching, questa è fortemente sconsigliata

  • Durante tutta la fase di acquisizione, inquadrare sia l'oggetto di rilievo che le aree circostanti, tenendo il telefono con un'inclinazione verticale di circa 30° e cercando di rimanere il più possibile baricentrici allo scavo al fine di ottenere una descrizione completa anche delle pareti.

    s

  • Durante tutta la fase di acquisizione, mantenere un passo a velocità costante e medio lento.

  • Evitare movimenti bruschi cercando di mantenere un andamento lineare.

    Se possibile, si consiglia l'utilizzo di una gimbal. Questa aiuta a stabilizzare il movimento dell'operatore.

  • Evitare di rilevare persone o oggetti in movimento. Attendere quindi prima dell'inizializzazione dell'acquisizione che la scena da riprendere sia statica.

  • Non tornare indietro sui propri passi mantenendo traiettorie lineari.

  • Evitare di eseguire l'acquisizione in condizioni di luminosità non sufficienti, come:

    - Fasce di orario del giorno con scarsa luminosità

    - Condizioni meteo avverse

    - Sbalzi di luminosità troppo repentini all'interno della stessa ripresa

  • Evitare di inquadrare la propria ombra durante tutta la fase di acquisizione

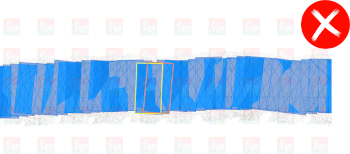

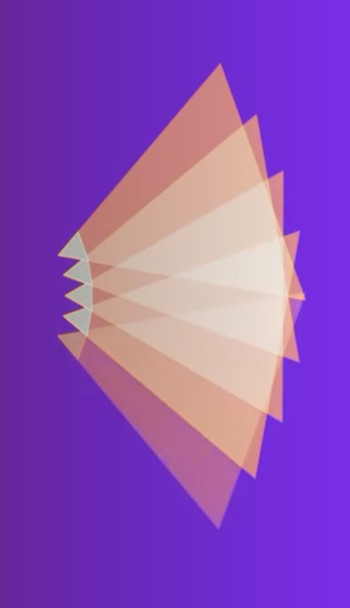

  • Non eseguire mai riprese a “ventaglio”, ovvero girando su sé stessi mantenendo il telefono nella stessa posizione come mostrato nella seguente immagine

  • Puntare il telefono sempre verso la stessa direzione.

  • Se possibile, terminare l'acquisizione 3 metri dopo la fine dell'oggetto di rilievo.

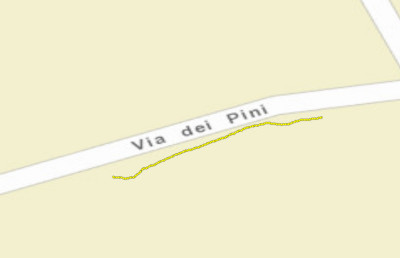

  • Traiettorie da seguire:
